階段工

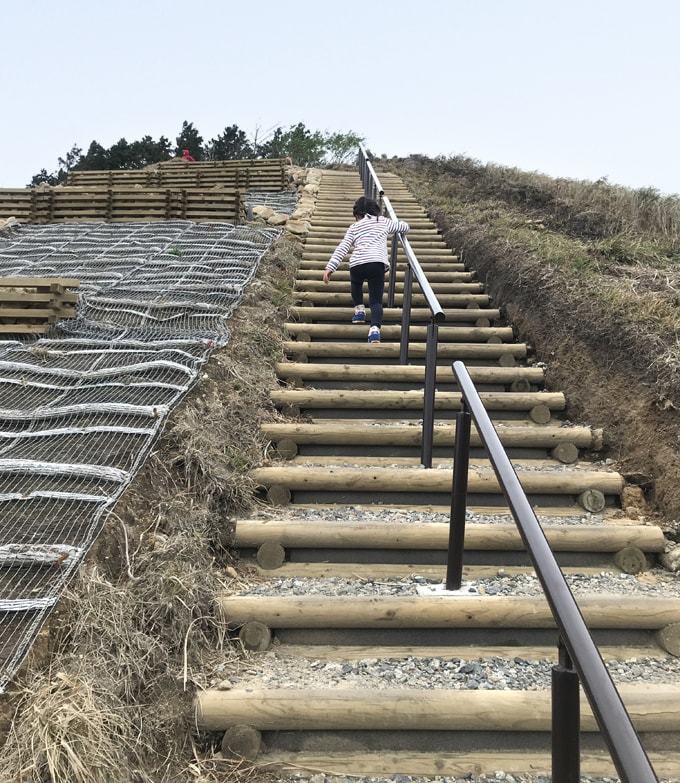

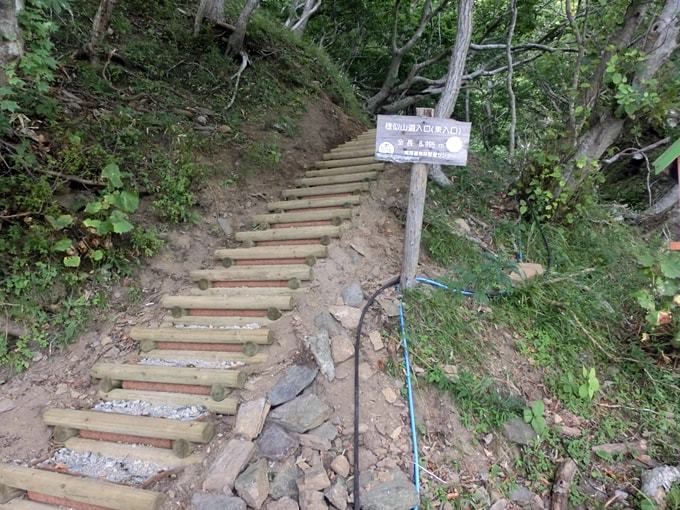

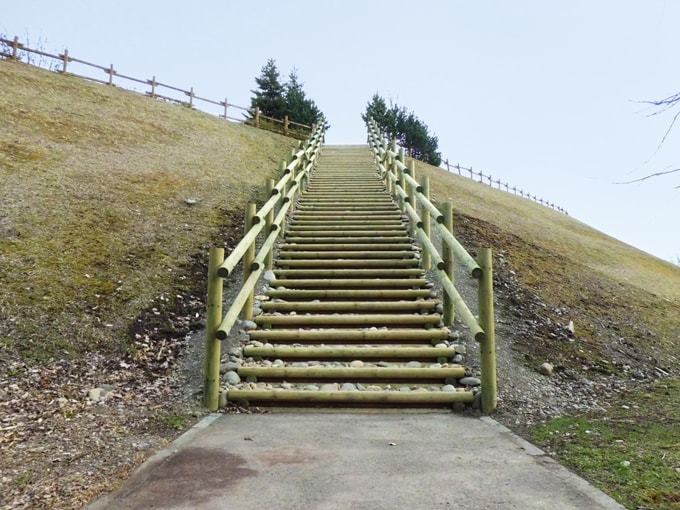

O&Dウッド階段工の施工例

横材と縦材を井桁に組立てた枠組式階段工で、踏面部分に現場発生土、石材、チップ等の利用が可能です。

従来の丸太階段工のような杭打ち作業が不要
製品を組立てておけば現場に据え付けるだけで簡単に設置できます
据え付けは下段の枠に乗せることで固定されます
上部枠をスライドさせる事で踏面幅の調整が可能なことから階段勾配に合わせることができます

配置例:標準タイプ(壁材700)

標準タイプの組立て図

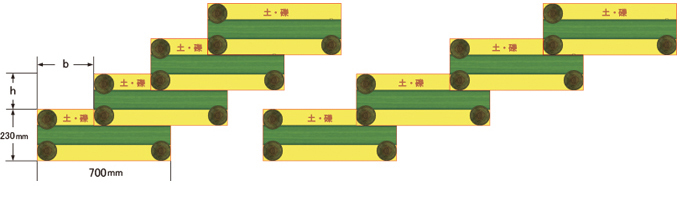

様々な傾斜に対応できます

位置を変えると様々な傾斜に対応できます

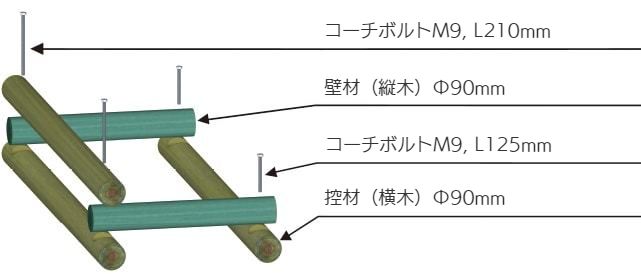

ブロック単位での組み立て図

h:蹴上がり 160~210mm まで対応可能です
b:ステップ  200~500mm まで対応可能です

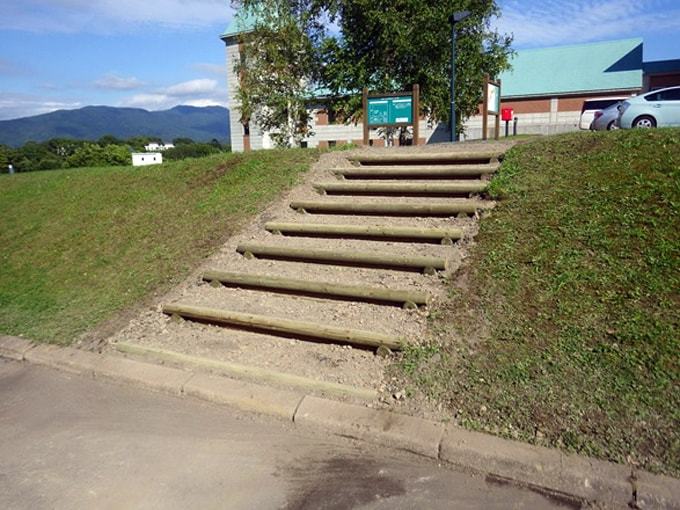

設置見本

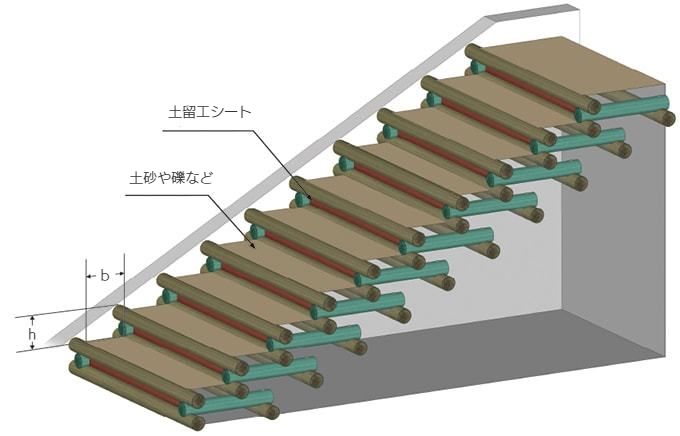

階段工の組立て断面図のイラスト
